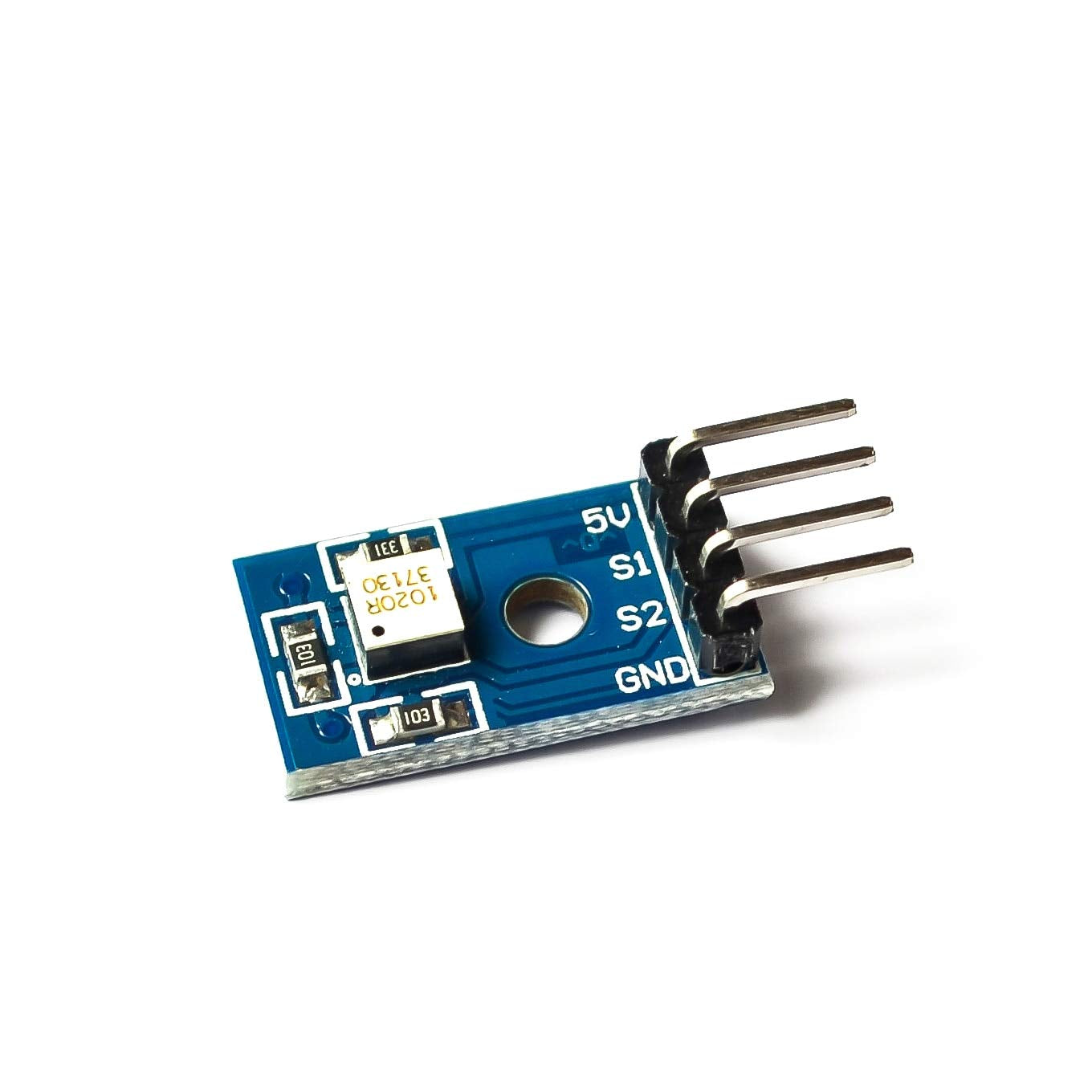

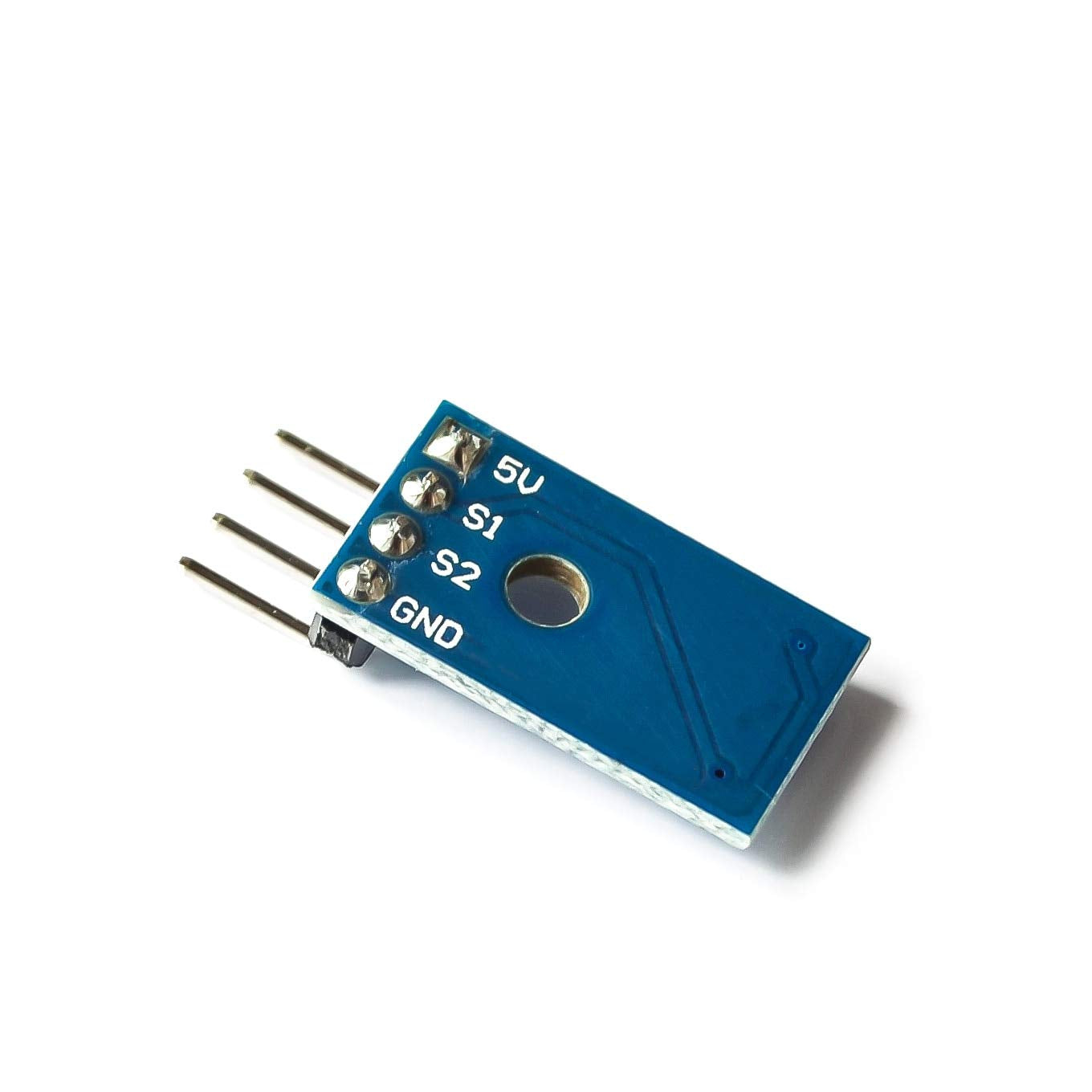

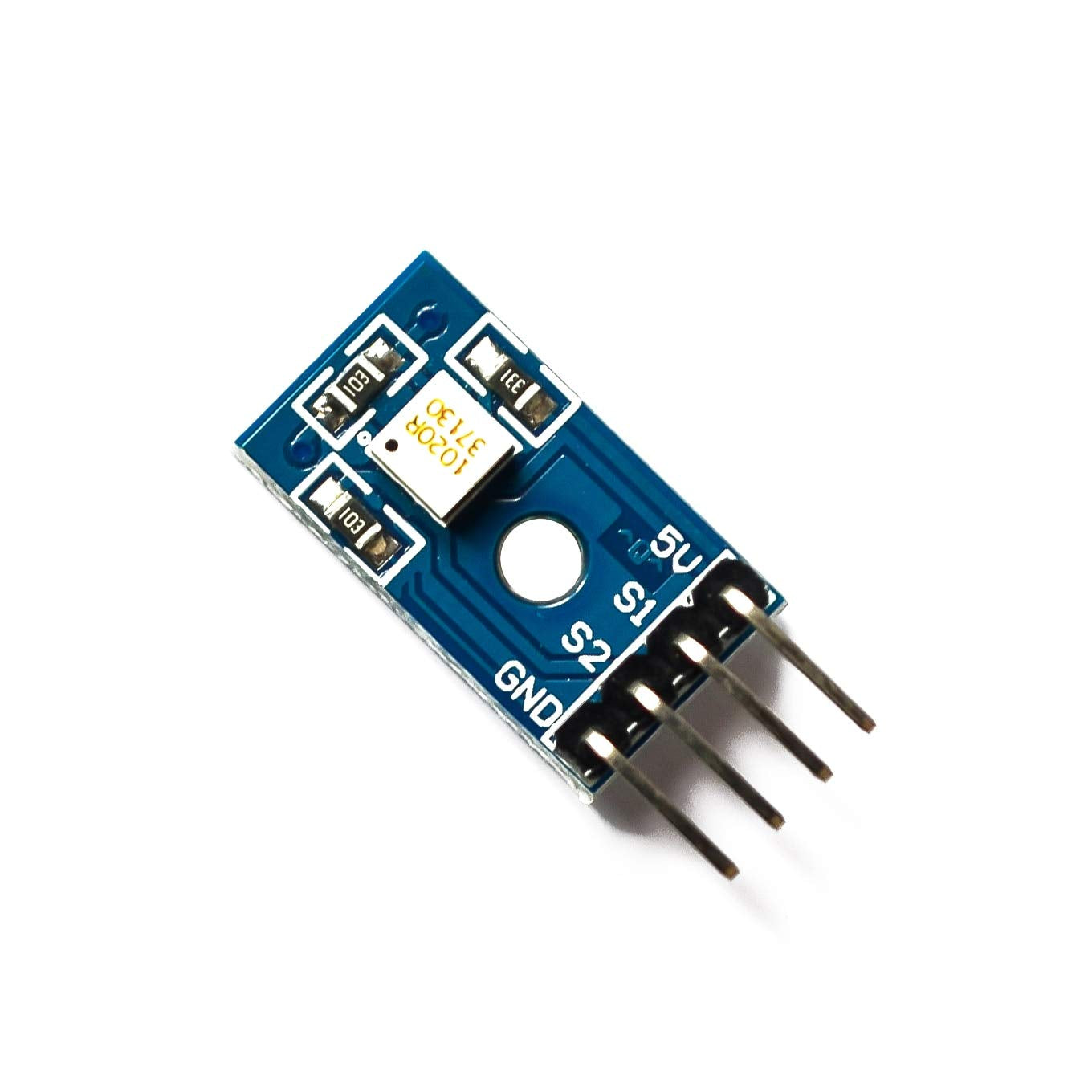

Modul senzor de unghi RPI-1031, 4DOF

Cod produs: 11846
(2)
17,99 lei incl. TVA

Indisponibil

Durata de livrare: Va fi comunicata telefonic deoarece se reface stocul.

Pentru comenzi in avans cu produse ce nu sunt pe stoc, te rugam sa ne contactezi la 0377 104 333 (L-V / 9-17:30) si te ajutam cu drag.

Vrei sa fii primul care afla cand acest produs revine in stoc? Apasa butonul in forma de inima pentru a-l adauga la favorite.

  • Retur Rapid si Simplu

    In 15 zile atat pentru PF cat si PJ*

  • Transport Gratuit

    La comenzi peste 500 RON.

  • Garantie Extinsa

    GRATUIT 3 luni extra*

  • Easybox Pickup

    Tu decizi cand ridici coletul!

Include taxa verde: 0,15 lei

Senzorul de unghi RPI-1031 utilizeaza un mecanism optic pentru a detecta schimbarile de pozitie si inclinare. Acesta este alcatuit dintr-un LED emitator, doi fototranzistori receptori si un cilindru de blocare a luminii, care impreuna permit identificarea pozitiei curente a senzorului.

RPI-1031 este un senzor de unghi avansat cu 4DOF (4 grade de libertate), bazat pe un mecanism optic de detectie. Utilizeaza un LED si doi fototranzistori pentru a determina pozitia exacta in functie de blocarea luminii. Acest sistem permite detectia precisa a unghiului in patru directii, oferind semnale digitale compatibile cu microcontrolere. Ideal pentru aplicatii robotice, stabilizare si sisteme de control. unctioneaza in trei stari distincte: blocare completa, blocare partiala si iluminare completa, oferind fiabilitate si raspuns rapid.

Stari de functionare:

Blocare completa:  Cilindrul de blocare a luminii se afla in pozitia in care LED-ul este complet obstructionat. Niciunul dintre cei doi fototranzistori nu primeste lumina, astfel ca raman dezactivati (OFF). Rezultatul: Ambii pini GPIO genereaza un semnal LOW.
Blocare partiala: Pe masura ce senzorul este rotit, cilindrul permite trecerea luminii doar catre unul dintre fototranzistori. Fototranzistorul superior primeste lumina si incepe sa conduca (ON), in timp ce cel inferior ramane blocat (OFF). Rezultatul: Un pin GPIO va avea semnal HIGH, celalalt LOW.
Fara blocare: Prin rotirea in continuare, cilindrul de blocare nu mai obstructioneaza LED-ul. Lumina ajunge la ambii fototranzistori, determinand activarea lor. Rezultatul: Ambii pini GPIO genereaza un semnal HIGH.
Blocare partiala inversa: Rotirea suplimentara inverseaza situatia din Starea 2. Fototranzistorul inferior devine activ (ON), iar cel superior este blocat (OFF). Rezultatul: Semnalele GPIO se inverseaza fata de Starea 2 – pinul care era HIGH devine LOW si viceversa.

Specificatii modul senzor de unghi RPI-1031, 4DOF:

Tehnologie: Detectie optica cu LED si fototranzistori
Numar de directii detectate: 4 (4DOF)
Alimentare: Compatibil cu tensiuni standard pentru microcontrolere
Semnale de iesire: Digital, compatibil GPIO
Moduri de functionare: Blocare completa, blocare partiala, iluminare completa
Aplicatii: Robotica, controlul stabilitatii, monitorizare unghiulara

Idee de proiect:
In Atelierul Bitmi gasesti toate detaliile, click AICI

Ce contine cutia?
1 x Modul senzor de unghi RPI-1031, 4DOF
